端子臺是線束中常用的電子元器件,應用廣泛,性能各異,今天就跟隨凱佰樂小編的步伐,進一步認識一下端子臺吧!

產品特性：

端子臺,是用于電路連接的一種電子元器件,也叫端子排、電連接器等.端子臺本體采用高品質的絕緣材料PA66,阻燃等級依據UL標準的V0等級;端子材料皆符合ROHS規范;優越的抗腐蝕性能;接線端子接觸壓力大、電壓降小、耐高溫、鏈接品質佳;容易擴充及延伸性佳;操作簡便且連結處安全可靠;優良的抗震防松設計;接線座從軌道上安裝及拆卸容易.

端子臺的選型：

常用的端子臺型號連接器間距有3.81mm,5.08mm,依電氣規格來區分的話,端子臺的額定電流有10A、15A、20A、25A、30A、40A、50A、60A、100A、150A、200A、300A、400A等.若依照適用導線尺寸大小來看的話,我們也可以發現其他額定電流值的端子臺.額定電壓則有150V、300V、600V、或601以上.

產品結構：

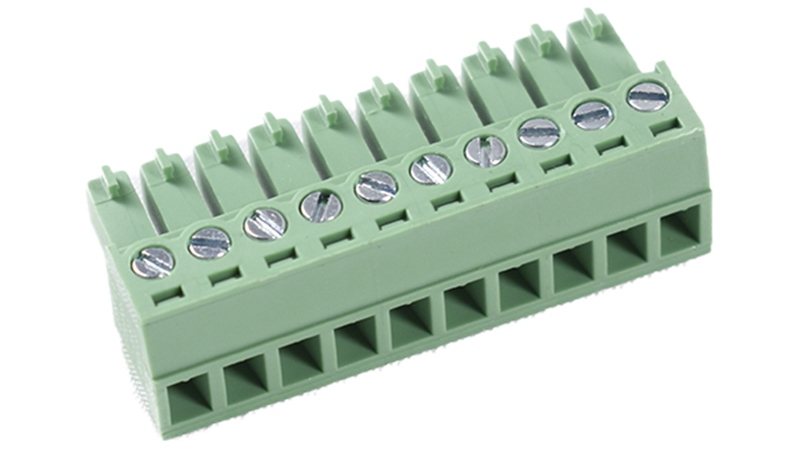

端子臺

殼體：

電連接器殼體是指插頭插座的外殼、連接螺帽、尾部附件.外殼作用是保護絕緣體和接觸體等電連接器內部零件不被損傷.上面的定位鍵槽保證插頭與插座定位.連接螺帽用于插頭座連接和分離.尾部附件用于保護導線與接觸體端接處不受損傷并用于固定電纜.殼體還具有一定電磁屏蔽作用.殼體一般采用鋁合金加工而成.

絕緣體：

絕緣體由裝插針絕緣體、裝插孔絕緣體.界面封嚴體、封線體等組成.用以保持插針插孔在設定位置上,并使各個接觸體之間及各接觸體與殼體之間相互電氣絕緣.通過絕緣體加界面封嚴體封線體取得封嚴措施,來提高電連接器的耐環境性能.為適應產品的耐高溫,低溫,阻燃,保證零件幾何尺寸穩定可靠.

接觸體：

插針插孔是接觸體統稱,它分為焊接式、壓接式和繞接式等,用來實現電路連接.插針插孔是電連接器關鍵元件,它直接影響著電連接器的可靠性.插針插孔大多采用導電性能良好的彈性銅合金材料機加而成,表面采用鍍銀鍍金達到接觸電阻小及防腐蝕的目的.

產品適用范圍：

1. 民生電器用品：如電風扇、冷氣機、暖氣機、冰箱、洗衣機、烘乾機、烤箱、暖爐、電話機、傳真機、音響、燈具的輸出入端接線等等.

2. 警報保全系統：如居家保全系統、防盜器、調光器、火災警報器、照明設備、警示器等等.

3. 電機電子產品：如工業電腦、UPS不斷電系統、電源供應器、電譯開關、電表、計數器、電動手工具的輸出輸入電源端子等等.

4.各式機器設備：如配電盤,發電機、變壓器、變頻器、馬達、飛機、船舶、車輛、電梯、食品機器、收銀機、塑膠射出成型機的自動化儀器儀表等等.

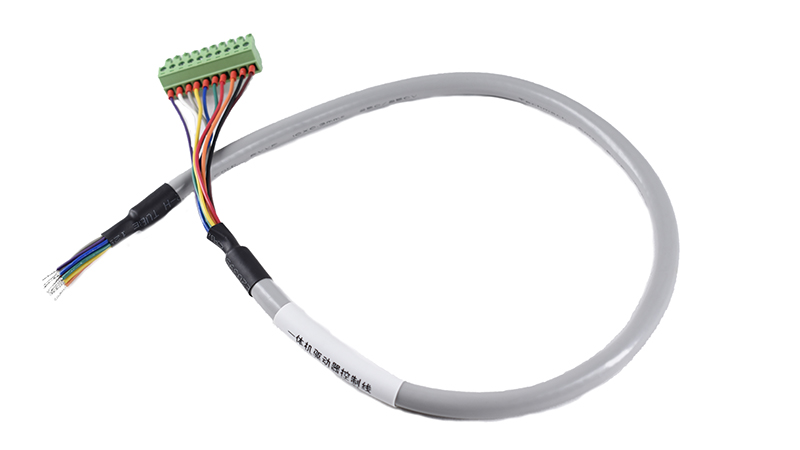

端子臺在一體機驅動器控制線束中的應用

蘇州凱佰樂專業生產定化線束,擁有高新的生產設備和檢測儀器,并實現了部分主材的垂直整合,國外原廠料件的直接采購,已建立了完備的品質控制體系,歡迎來廠實地考察,熱線電話：4000-199-586
